前言：建筑外門窗是建筑外圍護結構構件。作為建筑物的重要組成部分，建筑外門窗應具備必要的節能、通風、抗風壓、氣密、水密、采光等性能，同時，還需要一定的舒適和安全耐久性能。國家現行標準《建筑設計防火規范》GB50016-2014又提出了建筑門窗耐火完整性要求。一時間建筑門窗行業風聲鶴唳。一項建筑規范的修訂，在行業內一石激起千層浪。耐火建筑門窗與防火門窗有何區別？普通建筑門窗如何滿足耐火完整性要求？耐火完整性對于建筑門窗其他性能有何影響？耐火建筑門窗工程項目如何驗收？一系列問題接踵而來，為此，我們推出了耐火建筑門窗系列文章。這次就普通建筑用塑料門窗如何滿足耐火完整性要求進行探討。

塑料耐火門窗系統技術分析

摘要： 《建筑防火規范》 GB50016實施以來，很大力度推動了耐火窗的應用，推動了耐火材料行業的快速發展，同時也增加了塑料門窗的功能。目前塑料耐火窗技術還處于研發和初步應用階段，已有一些技術解決方案。選擇合適的耐火材料，采取相應的耐火窗構造及工藝的塑料門窗，可以滿足標準要求。塑料耐火窗系統采用眾多專有防火技術，具有優越的耐火性能，可以滿足建筑防火規范GB50016要求。具有性能可靠，壽命長，系列配套齊全，應用范圍廣泛，工藝便捷，適合批量化生產及綜合性?xún)r(jià)比高等優點，已開始應用于工程。本文從塑料耐火窗系統材料配置、結構特點、加工工藝等方面進行分析。

關鍵詞：塑料耐火窗系統、塑鋼耐火窗、鋁合金耐火窗

1、塑料耐火窗系統材料配置分析

1.1、塑料耐火窗系統材料基本配置見表1.1說明。

表1.1塑料耐火窗系統材料基本配置表

1.2.1、塑料型材子系統1.2、基本要求

1) 塑料型材：60系列以上平開系統塑料型材，具有獨立的增強型鋼腔（防火腔）、排水腔，型材壁厚可視面在2.5mm以上，非可視面在2.2mm以上，型材結構滿足防火玻璃和耐火五金件裝配要求。

2) 增強型鋼：窗用增強型鋼厚度在1.5mm以上，門用增強型鋼厚度在2.0mm以上，形狀宜為矩形或閉合結構，具有良好的防腐處理，外形結構和尺寸與型材腔體吻合。

3) 角部連接件：采用鋼質材料，厚度在2.0mm以上，寬度在20mm以上，并與型材裝配位置結構配套。



1.2.2、防火玻璃子系統

1) 耐火0.5小時防火玻璃：中空結構，透明度滿足使用要求，在0.5小時耐火測試溫度條件下耐火時間達到0.5小時以上，滿足國家標準規定。

2) 耐火1小時防火玻璃：中空結構，透明度滿足使用要求，在1小時耐火測試溫度條件下耐火時間達到1小時以上，滿足國家標準規定。



1.2.3、耐火五金子系統

1) 主要受力部件應采用鋼質材料制作，并做優良的防腐處理。

2) 0.5小時耐火五金件，在0.5小時耐火窗測試溫度條件下，同時承受門窗扇重量情況下，能滿足0.5小時以上的結構完整性。

3) 1小時耐火五金件，在1小時耐火窗測試溫度條件下，同時承受門窗扇重量情況下，能滿足1小時以上的結構完整性。

4) 所有與型材裝配部件裝配后，確保五金部件與型材增強型鋼有效連接，并易于裝配。



1.2.4、耐火密封材料子系統

1) 所有密封材料必須是防火型環保材料。

2) 防火密封膠條結構應有利于耐火密封，并應與型材具有良好的裝配性。

3) 玻璃與型材空隙防火膨脹條結構應與玻璃間隙相吻合。



1.2.5、其他材料子系統

1) 定位和承重防火玻璃墊塊均應具有良好的耐火性能。

2) 型材腔體防火膨脹條應采用環保材料，并具有良好的遇火膨脹性和隔熱性。

3) 其他防火輔助件應具有良好的裝配性，和耐火性能。



2、塑料耐火窗系統關鍵構造

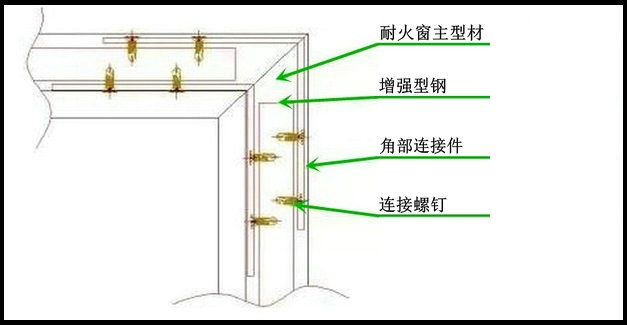

2.1、型材角部連接構造見圖2.1所示。

圖2.1 型材角部連接構圖

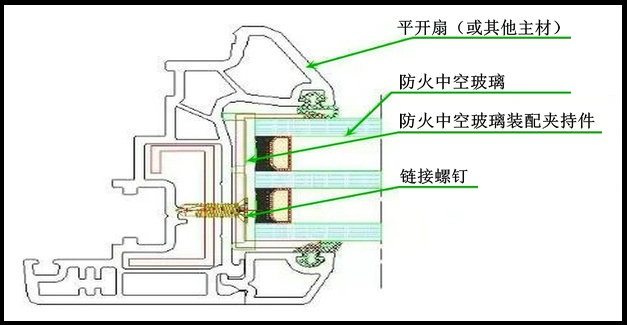

2.2、防火玻璃裝配構造見圖2.2所示。

圖2.2 防火玻璃裝配構造圖



2.3、耐火五金裝配構造

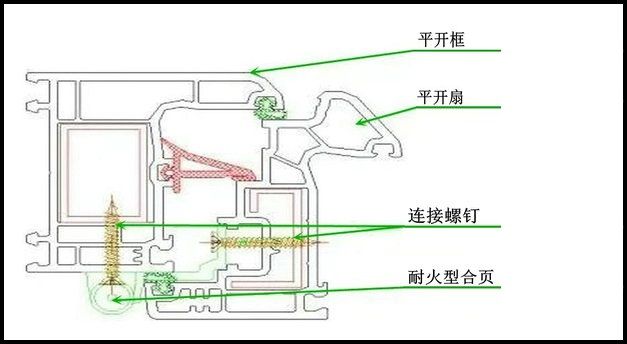

1）合頁裝配構造見圖2.3-1所示。

圖2.3-1 合頁裝配構造圖

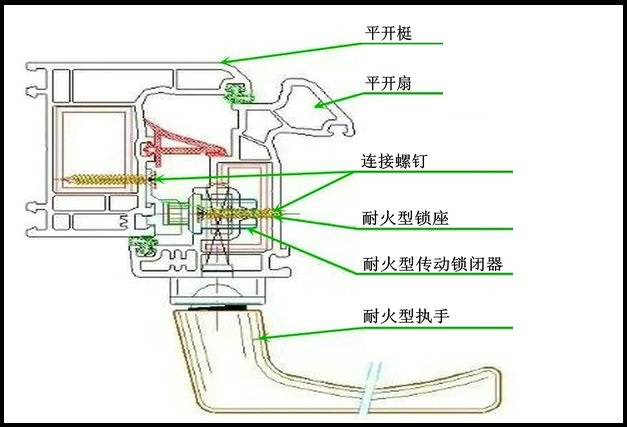

2）傳動機構裝配構造見圖2.3-2所示。

圖2.3-2 傳動機構裝配構造圖

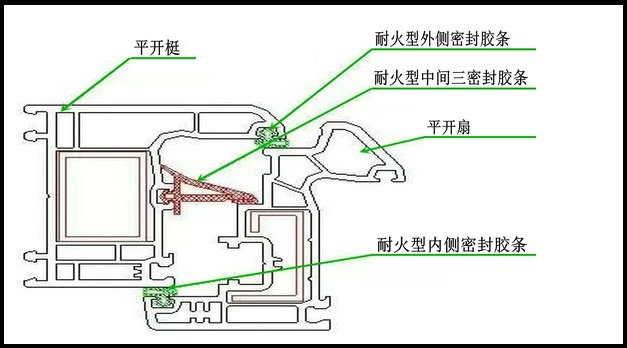

2.4、框扇耐火密封構造見圖2.4所示。

圖2.4 框扇耐火密封構造圖



3、耐火門窗系統工藝分析

耐火門窗系統加工工藝在滿足耐火性要求同時，還應滿足整窗功能和性能設計要求。

3.1、總體工藝分析

耐火門窗系統在常規塑料門窗加工工藝的基礎上，增加了型材加裝防火條、型材角部處理、裝配防火型密封膠條、防火玻璃裝配、安裝耐火型五金件等關鍵工序，使耐火門窗能夠更好的滿足建筑耐火門窗標準規定。

3.2、型材加裝防火條

在型材近火面腔體里加裝防火隔熱條，提高型材的整體耐火性。防火條應與型材相應的腔體相吻合，與型材腔體端頭距離在10mm為宜。

3.3、型材角部處理

焊接清角后，角部增強連接（內側外側均做加強連接），焊接后應使整窗增強型鋼通過角部增強連接件連成一體，達到閉合框架的整體鋼性結構，內角側和外角側均應裝配。

3.4、防火玻璃裝配

通過玻璃卡件裝配防火玻璃，加裝防火型玻璃墊條。通過專用金屬玻璃卡件裝配玻璃，使玻璃與四周的增強型鋼有效連接，并在玻璃四周加裝防火型玻璃墊條，裝配玻璃可選擇玻璃與型材打防火密封膠或是裝配防火密封膠條。

3.5、安裝耐火型五金件

耐火窗應選擇具有耐火性的五金件，五金件承重部件必須與框扇的增強型鋼有效連接，五金件的鎖閉部件中，傳動器應和扇型材增強型鋼有效連接，鎖座應和框（梃）的增強型鋼有效連接。

3.6、裝配防火型密封膠條

在原有配套密封膠條槽口處加裝配套的防火型密封膠條，膠條裝配應牢固。



綜上所述，塑料耐火門窗系統是一個新興的產品，采用合理的材料配置、適應的結構構造、便捷的工藝方案，會更好的滿足建筑耐火要求。
